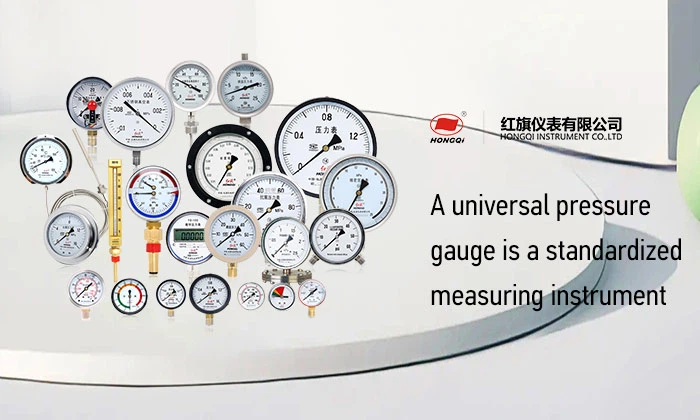

Introdução aos manômetros gerais
Os manômetros gerais são instrumentos de medição padronizados usados para medir a pressão de meios gasosos e líquidos. Eles são amplamente aplicados na produção industrial, engenharia municipal, equipamentos mecânicos, equipamentos médicos e cenários civis diários. Sua função principal é converter o sinal de pressão do meio em um sinal mecânico ou digital que possa ser lido diretamente, fornecendo suporte de dados precisos para monitoramento de pressão, controle e garantia de segurança. Eles apresentam uma estrutura simples, forte adaptabilidade, alto custo-efetividade e fácil operação, tornando-os as ferramentas de medição mais fundamentais e indispensáveis em vários cenários de medição de pressão.
I. Classificação e características principais
Os manômetros gerais podem ser classificados em diversas categorias com base nos princípios de medição, formas estruturais e compatibilidade do meio. Diferentes tipos correspondem a diferentes cenários de aplicação. As principais classificações e características são as seguintes:
1. Classificação por Princípio de Medição
- Manômetros elásticos: Este é o tipo mais comumente usado de manômetro geral, que mede a pressão com base na deformação elástica de elementos elásticos (como tubos Bourdon, diafragmas, foles e tubos corrugados) sob pressão. A deformação é convertida em deflexão do ponteiro através de um mecanismo de transmissão para obter a leitura da pressão. Dentre eles, os manômetros com tubo Bourdon são os mais utilizados, adequados para medir a pressão positiva, negativa e absoluta de gases e líquidos neutros, com precisão variando de 0,1 a 2,5 graus, atendendo às necessidades da maioria dos cenários gerais; manômetros de diafragma são adequados para meios viscosos e facilmente cristalizados, enquanto manômetros de fole são mais adequados para medir baixa pressão (geralmente inferior a 0,1 MPa).
- Manômetros digitais: eles usam sensores de pressão (como extensômetros e sensores capacitivos) para converter sinais de pressão em sinais elétricos, que são então amplificados, filtrados e convertidos em sinais digitais. O valor da pressão é exibido através de tubos digitais ou telas LCD. Eles têm as vantagens de leitura intuitiva, alta precisão (até 0,01 grau), armazenamento de dados, alarme e funções de transmissão remota, e são adequados para cenários com altos requisitos de precisão e inteligência de medição, como laboratórios e linhas de produção automatizadas.
2. Classificação por Instalação e Forma Estrutural
- Manômetros de instalação radial: O ponteiro e o mostrador são dispostos radialmente. Quando instalado, o mostrador fica perpendicular ao tubo ou superfície do equipamento. Esta é a forma de instalação mais comum, indicada para cenários com espaço suficiente e fácil leitura frontal, como painéis de instrumentos de equipamentos e instalações-paredes.
- Manômetros de instalação axial: O ponteiro e o mostrador são dispostos axialmente. Quando instalado, o mostrador fica paralelo ao tubo ou superfície do equipamento. Alguns modelos são equipados com flanges frontais ou traseiros, adequados para cenários com espaço limitado, leitura lateral ou instalação embutida, como pequenos equipamentos mecânicos e áreas com tubulações densas.
Medidores de pressão resistentes a - vibração-: o interior é preenchido com líquidos de amortecimento, como óleo de silicone ou glicerina, que podem amortecer vibrações e choques de pressão, reduzir a oscilação do ponteiro e proteger os componentes internos. Eles são adequados para cenários com vibrações severas, como máquinas de construção, bombas d'água e compressores.
3. Classificação por Compatibilidade Média
- Manômetros comuns: os materiais são principalmente ligas de cobre e aço carbono, adequados para medir gases neutros e não{1}}corrosivos (como ar e nitrogênio) e líquidos (como água e óleo de motor). Eles são proibidos de serem usados com meios corrosivos e gases especiais como oxigênio.
- Medidores de pressão resistentes à corrosão-: os componentes em contato com o meio são feitos de materiais-resistentes à corrosão, como aço inoxidável (304, 316L) e Hastelloy, e alguns são equipados com revestimentos de PTFE. Eles são adequados para medir soluções ácidas, alcalinas, salinas e gases corrosivos e são amplamente utilizados nas indústrias química, farmacêutica e de galvanoplastia.
II. Principais parâmetros técnicos
Ao selecionar um manômetro geral, os seguintes parâmetros principais devem ter prioridade para garantir a compatibilidade com os requisitos reais da aplicação:
1. Faixa de medição: Deve ser selecionada com base na faixa de pressão real do meio que está sendo medido. Geralmente é recomendado que a faixa de medição seja de 1,2 a 1,5 vezes a pressão máxima real para evitar sobrecarregar o manômetro e garantir a precisão da medição. Por exemplo, se a pressão a ser medida for 0-1 MPa, um manômetro com faixa de 0-1,6 MPa pode ser escolhido.. 2. Grau de precisão: representa a precisão dos resultados de medição do manômetro. Os graus de precisão comuns para medidores de uso geral são 0,1, 0,25, 0,4, 1,0, 1,6 e 2,5. Quanto menor o número do grau de precisão, mais precisa será a medição. Para cenários de testes laboratoriais e metrológicos, medidores de alta precisão com graus de precisão de 0,1 a 0,4 podem ser selecionados. Para cenários gerais de campo industrial, medidores com graus de precisão de 1,0 a 2,5 podem atender aos requisitos.
3. Tamanho do mostrador: Os tamanhos comuns incluem 40 mm, 50 mm, 63 mm, 100 mm e 150 mm. Quanto maior o mostrador, mais clara será a leitura, podendo ser adaptado a diferentes espaços de instalação e distâncias de leitura. Para equipamentos pequenos, podem ser escolhidos mostradores de 40 a 63 mm. Para painéis de instrumentos de equipamentos e cenários de leitura{11}}de longa distância, mostradores de 100 a 150 mm são adequados.
4. Especificações da interface: O tamanho e o tipo da interface devem corresponder à tubulação ou equipamento medido. As especificações de interface comuns incluem M10×1, M14×1,5 e M20×1,5. Os tipos de interface são divididos em threads internos e externos e podem ser selecionados com base nos requisitos de instalação.
5. Ambiente de Trabalho: Fatores como temperatura ambiente, umidade e vibração precisam ser considerados. Para ambientes-de alta temperatura, medidores de materiais resistentes-a altas temperaturas devem ser selecionados. Em ambientes-de baixa temperatura, é necessário evitar o congelamento do fluido de amortecimento. Em ambientes de vibração, manômetros resistentes-a choques são preferidos.
III. Cenários Aplicáveis
Os manômetros-de uso geral têm uma ampla variedade de aplicações, abrangendo vários setores e campos. Os principais cenários de aplicação incluem:
- Produção industrial: monitoramento de pressão de tubulações, reatores, tanques de armazenamento e outros equipamentos em setores como engenharia química, petróleo, energia e metalurgia. Por exemplo, controle de pressão em reatores químicos e monitoramento de pressão de vapor em caldeiras da indústria de energia.
- Equipamentos Mecânicos: Detecção de pressão de bombas, compressores, sistemas hidráulicos, máquinas de construção e outros equipamentos. Por exemplo, monitoramento da pressão do óleo hidráulico em máquinas-ferramentas hidráulicas e monitoramento da pressão de exaustão em compressores de ar.
- Uso Municipal e Civil: Monitoramento de pressão de tubulações de abastecimento de água, gasodutos e indicação de pressão de aquecedores de água domésticos, garantindo o funcionamento seguro de instalações públicas.
- Laboratórios e Metrologia: usados como instrumentos padrão para calibração de pressão e coleta de dados experimentais, fornecendo dados de pressão precisos para pesquisas científicas e testes de metrologia.
4. Precauções de uso e manutenção
1. Durante a instalação, certifique-se de que a interface do medidor esteja bem vedada com a tubulação para evitar vazamentos médios. O local de instalação deve estar longe de fontes de vibração, fontes de calor e forte interferência eletromagnética para garantir leituras estáveis e facilitar a operação e leitura.
2. Antes de usar, verifique se o ponteiro do medidor está em zero. Se o ponteiro estiver deslocado, ele poderá ser ajustado para zero usando o botão de ajuste de zero no mostrador. Durante a medição, evite flutuações repentinas de pressão para evitar danos aos elementos elásticos internos.
3. Calibre regularmente o manômetro. Em cenários industriais gerais, a calibração deve ser realizada a cada 6 meses a 1 ano. Em cenários de laboratório e de alta-precisão, a calibração deve ser feita a cada 3 meses para garantir que a precisão da medição atenda aos padrões. Os medidores que falharem na calibração devem ser substituídos ou reparados imediatamente.
4. Ao usar manômetros-resistentes à corrosão, confirme a compatibilidade do material com o meio medido para evitar danos ao manômetro. Para gases especiais, como oxigênio e hidrogênio, devem ser utilizados manômetros dedicados. Não os misture com medidores comuns para evitar riscos à segurança.
5. Para manômetros que não são usados por um longo período, eles devem ser armazenados adequadamente em um ambiente seco e bem{1}ventilado para evitar erosão por umidade e poeira. Antes da reutilização, eles devem ser inspecionados e calibrados.
